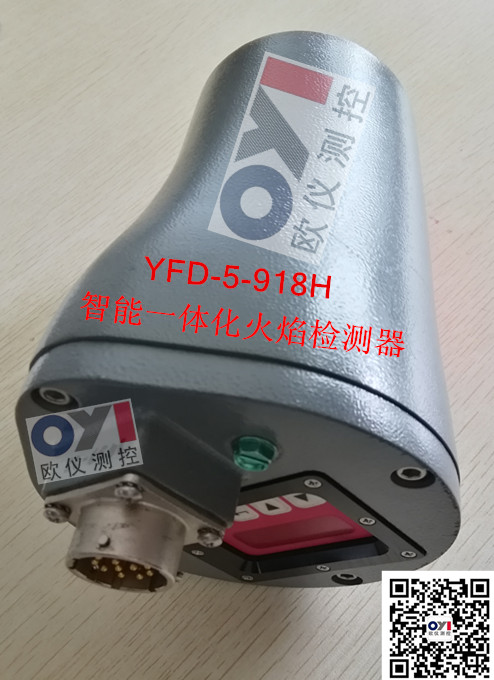

YFD-5-918H智能一體化火焰檢測器
文章出處：歐儀測控 責任編輯：歐儀曉娟 發表時間：2018年03月19日
YFD-5-918H智能一體化火焰檢測器【歐儀測控】
【歐儀測控YFD-5-918H智能一體化火焰檢測器技術規格】
【歐儀測控YFD-5-918H智能一體化火焰檢測器機械參數】：
外殼材料： 壓鑄鋁殼，帶灰色聚脂外殼
外殼重量： 3.1磅(1.41Kg)，外接法蘭除外
環境要求： NEMA 4X，IP66
安裝要求： 需要一個帶有兩個螺紋連接口的安裝法蘭，需單獨訂購。（見下文）
安裝法蘭： P/N 60-2692，1”NPT內管螺紋帶有3/8”NPT內管螺紋冷卻風接口，包括一個隔熱管（P/N35-127-1），1”NPT × 3”。
P/N 60-2693，1”BSP內管螺紋帶有3/8”BSP內管螺紋冷卻風接口，包括一個隔熱管（P/N35-127-3），1”BSP X 3”。
安裝法蘭重量： 0.71磅(0.32Kg)
冷卻/吹掃風要求：
風源： 清潔，干燥，低溫
流量： 4 SCFM（113L/MIN），由安裝法蘭上3/8”螺紋連接口接入，
或由安裝于檢測器觀察管上的“Y”型三通管上得1”NPT
螺紋連接口接入。若環境溫度接近檢測器工作溫度的上限，或使用不潔/含塵燃料時，所需冷風流量需要加大到15 SCFM（425L/MIN）。
壓力： 適當?shù)某^爐子或風箱的壓力。
溫度范圍： -40 ℃ — 65 ℃
濕度： 0﹪ — 95﹪ 相對濕度，非凝結
【歐儀測控YFD-5-918H智能一體化火焰檢測器電氣部分】
輸入電源： 24VDC（+10﹪，-15﹪），供電電流：0.35A，8.5VA
電氣聯接： 12芯，1/4旋轉快裝接頭
繼電器輸出； 火焰繼電器，SPST（常開）
故障繼電器，SPST（常閉）
觸點容量： 最小：10mA ＠ 5VDC
最大：2A ＠ 30VDC
2A ＠ 50VDC （CE認證型）
2A ＠ 240VDC （FM＆CSA認證型）
模擬輸出： 4—20mA直流，接24VDC公共端，最大連接載荷：750 歐姆。
狀態指示： 8為數字字母LED顯示（滾動顯示）
操作員界面； 4個按鈕的小鍵盤
電纜規格： P/N 59—497
12芯電纜（彩色編碼），纏箔全編織屏蔽，其中6根＃18AWG線和4根＃22AWG線，加上一對＃22AWG雙絞線。
電纜外套： 經放射處理的聚烯烴（阻燃，低煙，無鹵素）。
最大耐溫： 257℉（125℃）
最小外徑： 0.41”（10.4mm）
最大外徑： 0.43”(10.9mm)
最大電纜長度1000英尺（305 米）
安裝注意事項：
YFD-5-918H火焰檢測器通過監測火焰的光譜頻率來定義火焰的存在與否。檢測器應該在初始安裝時使主燃料區位于檢測器視線范圍內。
下面列出的安裝位置和視線圖是一個大體上的檢測器位置的指導。檢測器通過LED顯示的反饋信息，幫助對檢測器進行調試和校正。參考本手冊中所述的設定程序部分。
注意：合適的檢測器安裝位置必須確保以下幾點：
在所有的風量狀況和爐膛負荷下，可靠檢測主火焰和/或點火火焰（在燃料燃燒范圍內）
如果點火火焰太短或在錯誤的位置而不能可靠點燃主火焰，則認為點火火焰不存在。不要給燃燒器輸送燃料。
